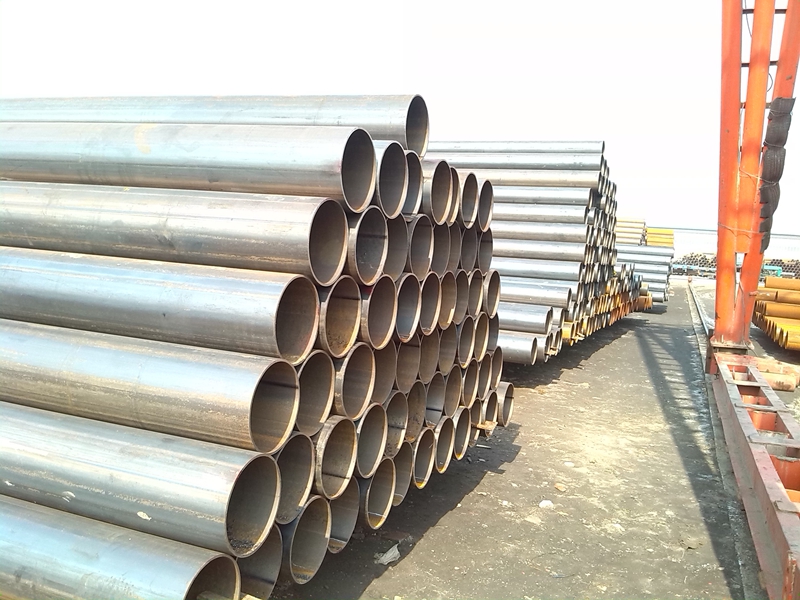

直縫鋼管 (3)

　　
　　直縫鋼管是焊縫與鋼管縱向平行的鋼管。通常分為公制電焊鋼管、電焊薄壁管、變壓器冷卻油管等等。直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。螺旋焊管的強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。
　　直縫鋼管的材質介紹：
　　直縫鋼管用Q195、Q215A、Q235A鋼、Q235B普碳制造。也可采用易于焊接0317標準型號6012及鋼母755軟鋼共同制造。
　　直縫鋼管的焊接工藝：
　　直縫鋼管按生產工藝可分為高頻直縫鋼管和埋弧焊直縫鋼管。埋弧焊直縫鋼管按其不同的成型方式又分為UOE、RBE、JCOE鋼管等。下面滄州誠源管業有限公司介紹常見的高頻直縫鋼管和埋弧焊直縫鋼管的成型工藝。
　　1、鋼管的高頻焊接正是利用交流電的趨膚效應和鄰近效應，鋼材（帶鋼）經滾壓成型后，形成一個截面斷開的圓形管坯，在管坯內靠近感應線圈中心附近旋轉一個或一組阻抗器（磁棒），阻抗器與管坯開口處形成一個電磁感應回路，在趨膚效應和鄰近效應的作用下，管坯開口處邊緣產生強大而集中的熱效應，使焊縫邊緣迅速加熱到焊接所需溫度經壓輥擠壓后，熔融狀態的金屬實現晶間接合，冷卻后形成一條牢固的對接焊縫。
　　高頻焊接是根據電磁感應原理和交流電荷在導體中的趨膚效應、鄰近效應和渦流熱效應，使焊縫邊緣的鋼材局部加熱到熔融狀態，經滾輪的擠壓，使對接焊縫實現晶間接合，從而達到焊縫焊接之目的。高頻焊是一種感應焊（或壓力接觸焊），它無需焊縫填充料，無焊接飛濺，焊接熱影響區窄，焊接成型美觀，焊接機械性能良好等優點，因此在鋼管的生產中受到廣泛的應用。
　　2、埋弧焊工藝
　　1、板探：用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后，首先進行全板超聲波檢驗；
　　2、銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；
　　3、預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率；
　　4、成型：在JCO成型機上首先將預彎后的鋼板的一半經過多次步進沖壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，然后形成開口的"O"形
　　5、預焊：使成型后的直縫焊鋼管合縫并采用氣體保護焊（MAG）進行連續焊接；
　　6、內焊：采用縱列多絲埋弧焊（可為四絲）在直縫鋼管內側進行焊接；
　　7、外焊：采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接；
　　8、超聲波檢驗Ⅰ：對直縫焊鋼管內外焊縫及焊縫兩側母材進行100%的檢查；
　　9、X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，采用圖象處理系統以保證探傷的靈敏度；
　　10、擴徑：對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態；
　　直縫鋼管的參數介紹：
　　圓管外徑：φ111~165mm
　　方管：50×50~125×125mm
　　矩形管：90×50~160×60~180×80mm
　　成品管壁厚：2~6mm
　　成型速度：20~70米/分鐘
　　直縫鋼管的廣泛應用：
　　直縫鋼管主要應用于自來水工程、石化工業、化學工業、電力工業、農業灌溉、城市建設。
　　作液體輸送用：給水、排水。
　　作氣體輸送用：煤氣、蒸氣、液化石油氣。
　　作結構用：作打樁管、作橋梁；碼頭、道路、建筑結構用管等。
